Todos querem dominar o mundo...: Arbalete de madeira #1

ESTE VAI SER GRANDE... por isso preparem-se! São 35 fotos.

Este post mostra a finalização do trabalho de confecção e montagem antes da aplicação da resina. Para isso montei a arma toda e testei com um elástico grande demais (menor potência). Tudo funcionou muito bem. Vamos ao trabalho!

Começamos com uma chapa de aço inox de 3mm que eu tinha guardada em casa já a uns 2 anos.
Para cortar não podemos esquecer da segurança! Luvas grossas e óculos são obrigatórios pois um disco de corte quebrado pode causar danos mais do que permanentes.

Eu uso uma luva de soldador de couro e um protetor para o rosto inteiro. Na esmirilhadeira angular um disco de corte fino.

Para ter um bom apoio eu fixei um pedaço de caibro no chão (está enterrado a uns 50cm com uma sapata de cimento) e usei um sargento. Desta chapa cortei dois pedaços:

Um deles vai se tornar o passador de linha e o outro o jacaré. No próximo arbalete vou tentar um solta-linha. Em seguida fiz a marcação da furação:

O jacaré terá dois furos de 4mm de fixação mais para um lado, deixando o outro lado para prender a linha. O passador terá 2 furos de 4mm para fixação e um de 8mm para passar a linha. Este será o passador:

Com uma broca de 8mm eu abri o começo do furo para a cabeça chata dos parafusos ficar abrigada. Tem um termo específico para isso que eu não lembro o nome.

O furo da linha foi feito com uma broca 8mm e aberto com uma broca 12mm:

Depois usei a roda expansiva para retirar as rebarbas e arredondar a ponta do passador. Também usei uma lima para emparelhar as laterais. À mão é mais fácil fazer este trabalho:

Em seguida usei um disco de corte na micro-retífica para abrir um rasgo pouco profundo no aço onde o passador será dobrado:

Para aprofundar este rasgo e ter certeza de que teria um ângulo reto que facilite a dobra usei uma lima agulha quadrada. Mas uma triangular, do tipo usada para afiar serrotes, também serve:

Antes de dobrar é necessário suavizar a borda do passador para que ele não agrida a linha. Usei uma lima agulha redonda para isso:

E em seguida várias lixas de granas diferentes, da 110 até uma 320. Esse é um serviço chato, tipo de presidiário chinês. Tem que cortar tiras fininhas e ir lixando, algumas vezes apoiando a lixa na lima agulha (como na foto abaixo), outras vezes fazendo ela correr solta:

Depois, para dar uma emparelhada, lixei esfregando a peça na lixa 100 que estava colada em uma madeirinha:

Deixando o passador de lado um pouco, comecei a usinagem do jacaré usando um alicate de pressão para segurar e a roda expansiva (com lixa 60):

Depois, com limas redondas, triangulares e meias-canas, fui esculpindo o formato do jacaré, e enfraquecendo o pescoço da peça para que ela ficasse flexível a ponto de poder encaixar o arranque com facilidade mas não tão fraco a ponto de soltar o arranque sozinho:

Ficou mais ou menos assim:

Resolvi também dar um polimento. Não por questões estéticas, pois não estou me preocupando nem um pouco com isso neste projeto, mas porque o polimento deixa a superfície do material mais lisa, e portanto ajuda a proteger contra o depósito de substâncias agressivas que causam a oxidação.

O polimento é feito com uma roda de pano e massa para polimento de metais. Depois é passar a peça na roda. Se você fizer um lixamento uniforme prévio, com lixa 400 por exemplo, e passar na roda de pano com massa, vai ficar totalmente espelhado. Como eu não estou me preocupando com acabamento, meu polimento não ficou perfeito. Tem marcas de lixa mais grosseiras que não foram removidas. Mas melhora na questão da oxidação.

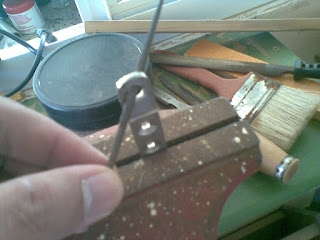

Depois do polimento usei a morsa e alicate de pressão para fazer a dobra. Ficou meio torto, então passei para o martelo e aquela superfície lisa da morsa que aparece na parte direita da foto. Ficou muito bom.

Marquei a furação do jacaré e depois a posição do passador:

Na posição do passador resolvi abrir uma cavidade com formão para abrigar a peça. Deixa o caminho para a linha mais livre. Fiz essa cavidade um pouco mais profunda do que o necessário pois a ideia é resinar o passador já colocado, criando uma camada de resina entre a água e os parafusos.

Fiz a furação das duas peças:

E depois o encaixe:

Em seguida testei o jacaré, que se mostrou muito duro. Então removi e desbastei bastante, testando até conseguir a força de retenção da linha que eu achei adequada.

Depois usei uma barra redonda de inox de 4mm para fazer o pino do arranque. dei uma entortada leve e cortei, desbastando a ponta e dando polimento com a mesma roda de pano.

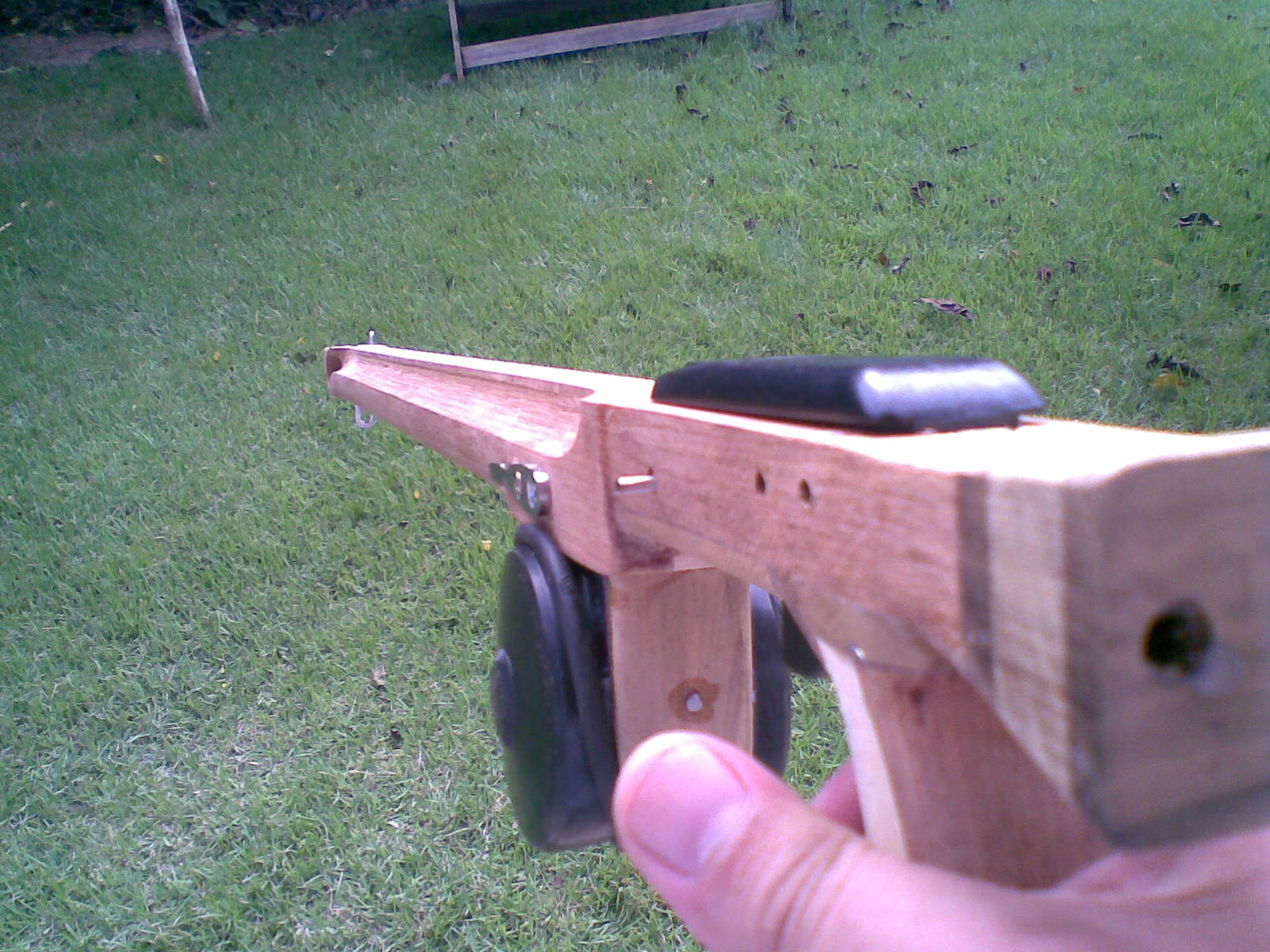

O arbalete foi furado e o pino colado na posição correta. Em seguida, fiz aquela calha na ponta do arbalete onde passa a linha do arranque que vai para o jacaré, no lado oposto da ponta da arma ao que está fixado o pino de inox que vemos na foto. Este foi o trabalho dos últimos dias! Seguem algumas fotos da arma montada. Em seguida, quando der tempo, vou desmontar e iniciar a resinagem. Antes disso ainda preciso achar um inox fininho para fazer o guarda-mato, ou a proteção do gatilho.
